Кадастровый инженер / Тех. план здания / Подготовка технического плана здания (постановка на учёт)

Чтобы приступить к подготовке технического плана здания (постановка на учёт) - необходимо ознакомиться с общими сведениями при подготовке межевых и технических планов в ПО "Электронный документооборот", а именно разделы:

В разделе "Общие" необходимо внести следующие сведения: "Данные об исполнителе работ" (кадастровый инженер и дата проведения кадастровых работ), "Данные о заказчике работ", в случае если заказчиком выступает юридическое лицо, то необходимо ввести наименование организации, должность и ФИО её представителя, также необходимо ввести дату подписания документа заказчиком, далее выбирается "Вид выполняемой работы", в данном случае "ЗДАНИЕ - постановка на учёт"

В разделе "Дополнительно" необходимо добавить "Правоустанавливающие документы". Сведения о собственниках заполняются по желанию, т.к. эти данные нигде не фигурируют, ни в текстовой части, ни в электронном XML документе.

В разделе "Полевой журнал" необходимо указать "Пункты ОМС", в случае если использовался "Геодезический метод".

В разделе "Исходные данные" необходимо добавить сведения о средствах измерения и в случае, если здание образуется из другого (других) здания, то необходимо указать кадастровые номера объектов из которых образуется данное здание, а также способ образования.

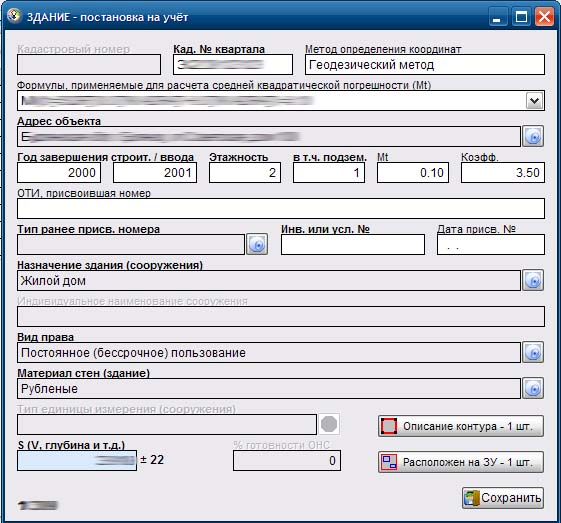

В разделе "Технические планы" необходимо добавить новый документ, нажав на соответствующую кнопку (см. описание кнопок). Откроется окно, показанное ниже.

На данной форме необходимо заполнить следующие сведения:

  • Кадастровый номер квартала
  • Метод определения координат
  • Формула, применяемая для расчета средней квадратической погрешности (Mt) - выбирается из нередактируемого справочника
  • Адрес объекта
  • Год завершения строительства / Год ввода в эксплуатацию (одна из позиций должна быть заполнена)
  • Этажность / в том числе подземная
  • Mt
  • Коэффициент
  • Назначение здания
    • Нежилое здание
    • Жилой дом
    • Многоквартирный дом
  • Материал стен - выбирается из нередактируемого справочника
  • Площадь здания - вводится значение из декларации или технического паспорта

"ОТИ, присвоившая номер", "Тип ранее присвоенного номера", "Ранее присвоенный номер", "Дата присвоения номера" - заполняется при наличии такого документа. В случае, если будет присвоен "Номер...", то программа будет пытаться вывести это значение в текстовую часть документа и в XML файл.

Далее заполняется "Описание контура", нажав на соответствующую кнопку на форме, см. рисунок ниже.

На форме (1) необходимо заполнить следующие сведения:

  • Номер (обозначение) этажа
  • Тип этажа (выбирается из справочника)
  • Номер помещения (части объекта) на плане
  • Электронный образ (файл) плана этажа, форма (2)

В разделе "Документы" отображаются все прикрепленные файлы (приложения и планы этажей), Также доступен раздел "Заключение кадастрового инженера", который заполняется при необходимости, если данный раздел не заполнен, то лист "Заключение кадастрового инженера" будет отсутствовать в текстовой части технического плана.

Подготовка технического плана помещения завершена. Результат показан ниже.

Лист 1    Лист 2

Лист 3    Лист 4

Лист 5    Лист 6

ПРИМЕЧАНИЕ: Текстовая часть технического плана на помещение сформирована в формате DOC, поэтому может редактироваться исполнителем как угодно, например удалить пятый лист, т.к. не заполнены сведения о частях и соответственно отредактировать второй лист - "Содержание", т.е. убрать пятый пункт.
