Кадастровый инженер / Тех. план помещения / Подготовка технического плана помещения (образование части помещения)

Чтобы приступить к подготовке технического плана помещения (образование части помещения) - необходимо ознакомиться с общими сведениями при подготовке межевых и технических планов в ПО "Электронный документооборот", а именно разделы:

Подготовка технического плана помещения (образование части помещения) схожа с подготовкой технического плана помещения (учёт изменений) - поэтому рассмотри только раздел "Образование части помещения"

...

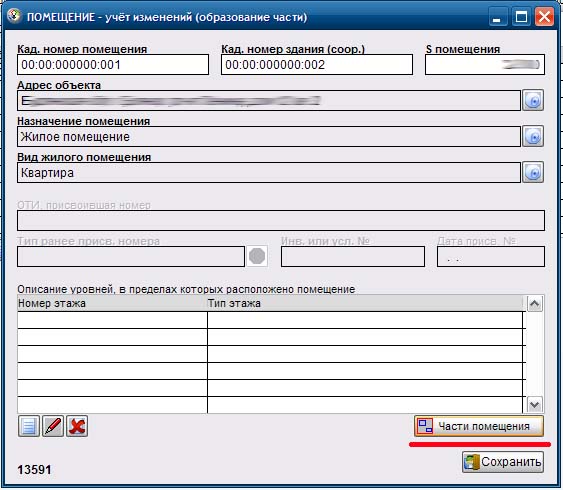

В разделе "Технические планы" необходимо добавить новый документ, нажав на соответствующую кнопку (см. описание кнопок). Откроется окно, показанное ниже.

На данной форме необходимо заполнить следующие сведения:

  • Кадастровый номер помещения, в котором образуется часть
  • Кадастровый номер здания (сооружения), в котором расположено помещение
  • Площадь помещения
  • Адрес объекта
  • Назначение помещения
    • Нежилое помещение
    • Жилое помещение
  • Вид жилого помещения, если выбрано "Жилое помещение"
    • Квартира
    • Комната

При подготовке технического плана помещения (образование части помещения) можно описать расположение помещения в здании, как это описано тут, также можно и не описывать, т.к. эти сведения в данном техническом плане не обязательны (помещение уже стоит на учёте). Если данный раздел будет описан, то он будет отображен в XML документе.

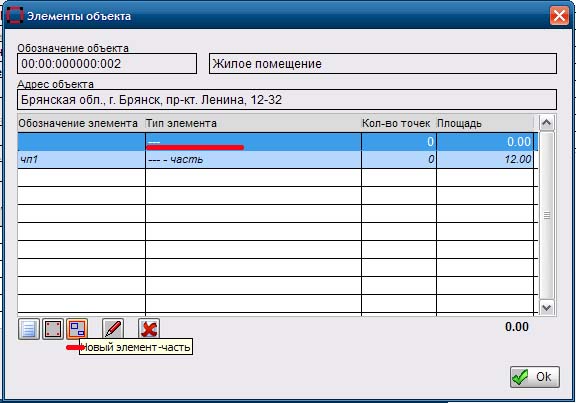

Для описания образуемой части помещения необходимо нажать на кнопку "Части помещения", см. рисунок выше. Откроется окно, где необходимо описать часть помещения.

При первоначальном открытии данного окна будет создан "родительский объект", т.е. объект (помещение) в котором будут располагаться части. На рисунке выше он показан как "---", почёркнутый красной линией. С данным объектом ничего делать не прийдется, т.е. не редактировать и не удалять. Для добавления части помещения необходимо выделить "родительский объект" и нажать на кнопку "Новый элемент - часть". На рисунке показана уже добавленная часть помещения "чп1", которая относится к "родительскому объекту" - "--- - часть".

Описание добавления (редактирования) части помещения.

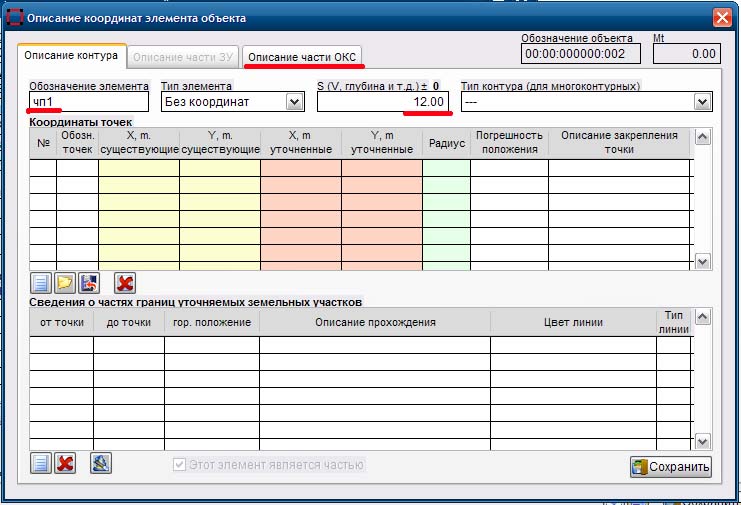

В появившемся окне (рис. выше) необходимо запонить поля "Обозначение элемента", "S (V, глубина и т.д.)" и перейти на вкладку "Описание части ОКС".

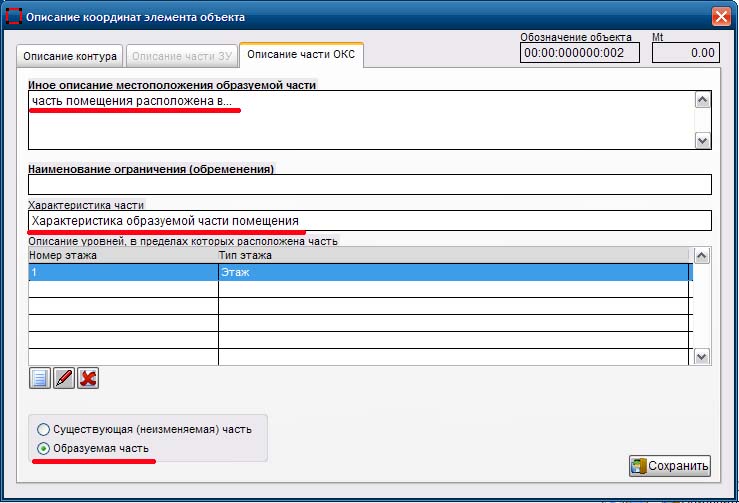

На вкладке "Описание части ОКС" (рис. выше) необходимо заполнить поля "Иное описание местоположения образуемой части", "Наименование ограничения (обременения)", "Характеристика части", "Описание уровней, в пределах которых расположена часть", также неоходимо указать на тип части - "Существующая" или "Образуемая".

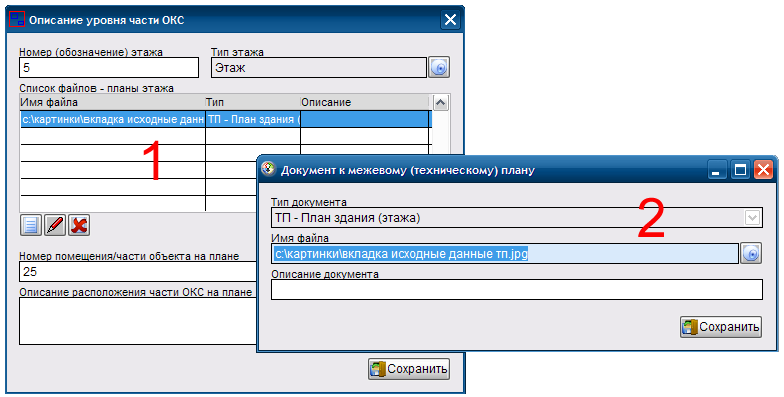

"Описание уровней, в пределах которых расположена часть" схожа с "Описанием уровней, в пределах которых расположено помещение", см. рисунок ниже.

На форме (1) необходимо заполнить следующие сведения:

  • Номер (обозначение) этажа
  • Тип этажа (выбирается из справочника)
  • Номер части помещения на плане
  • Электронный образ (файл) плана этажа, форма (2)

В разделе "Документы" отображаются все прикрепленные файлы (приложения и планы этажей), Также доступен раздел "Заключение кадастрового инженера", который заполняется при необходимости, если данный раздел не заполнен, то лист "Заключение кадастрового инженера" будет отсутствовать в текстовой части технического плана.

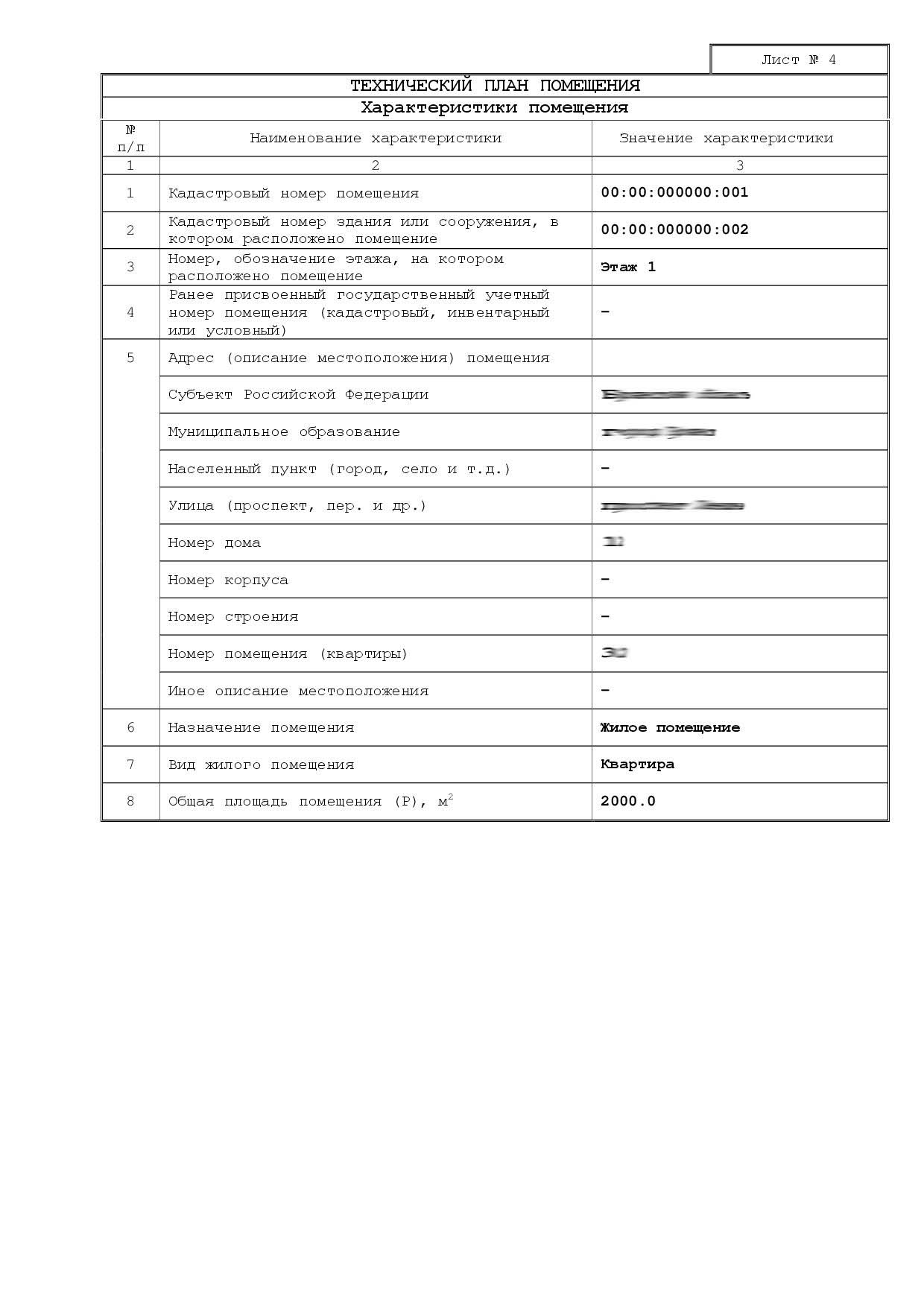

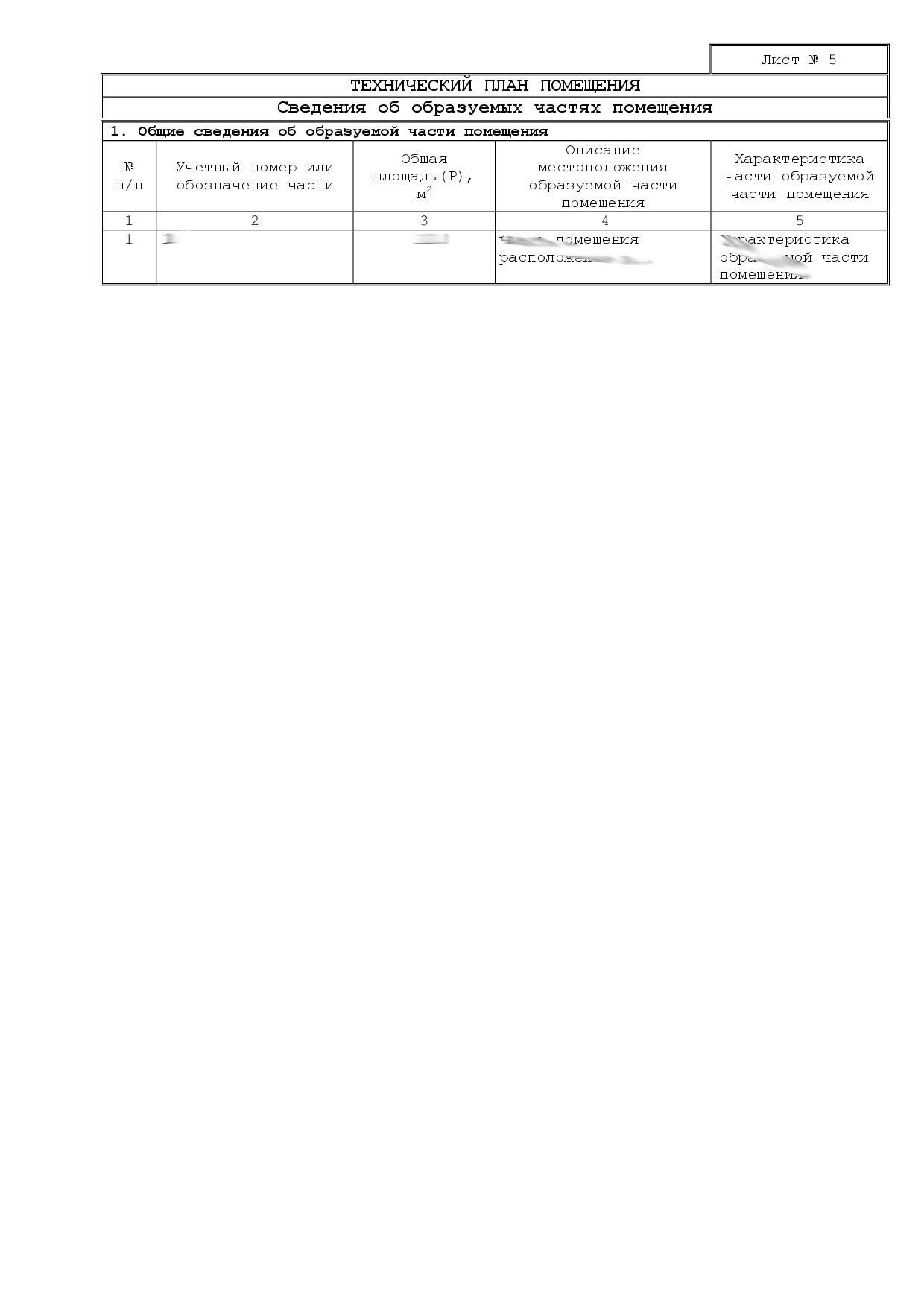

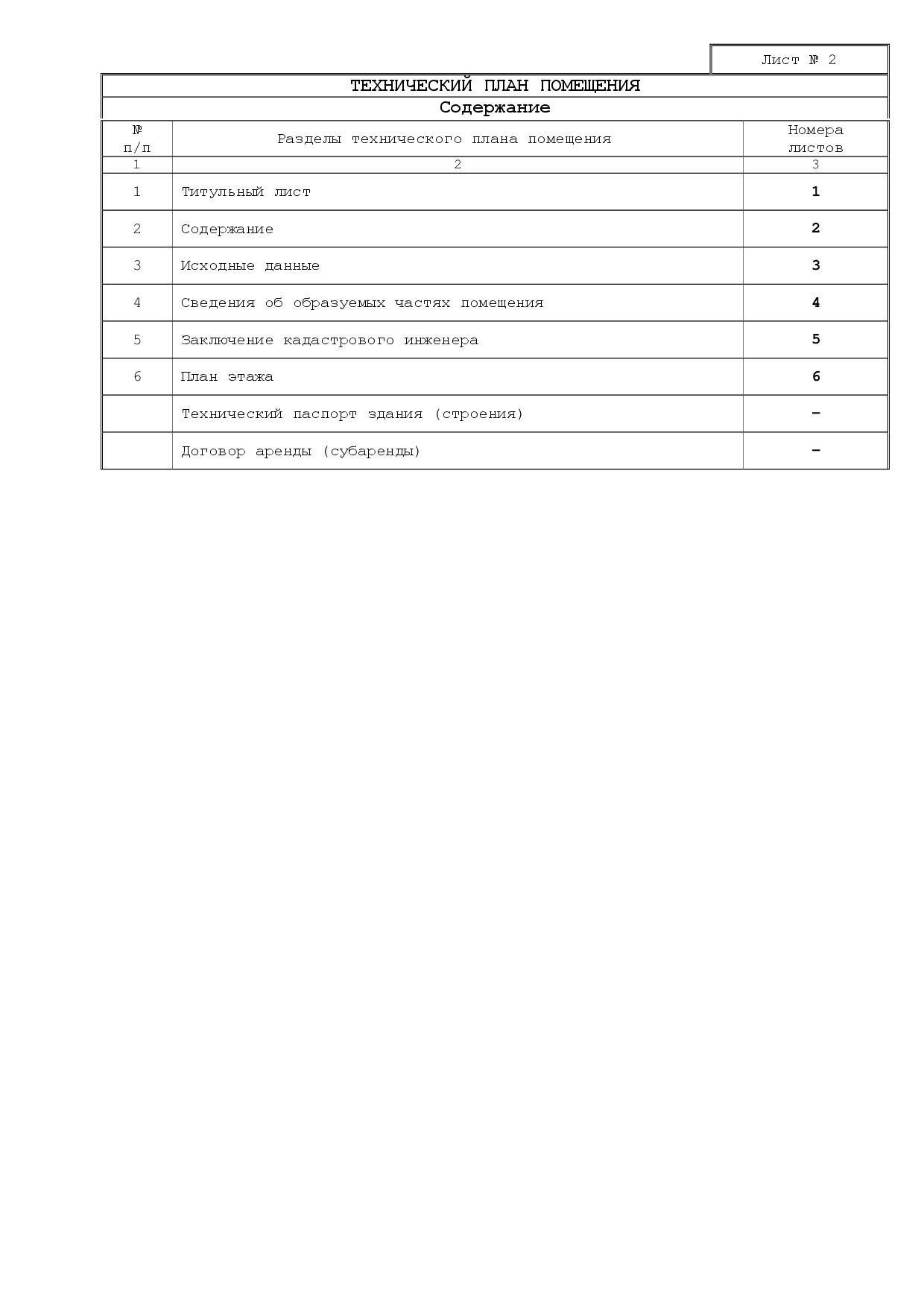

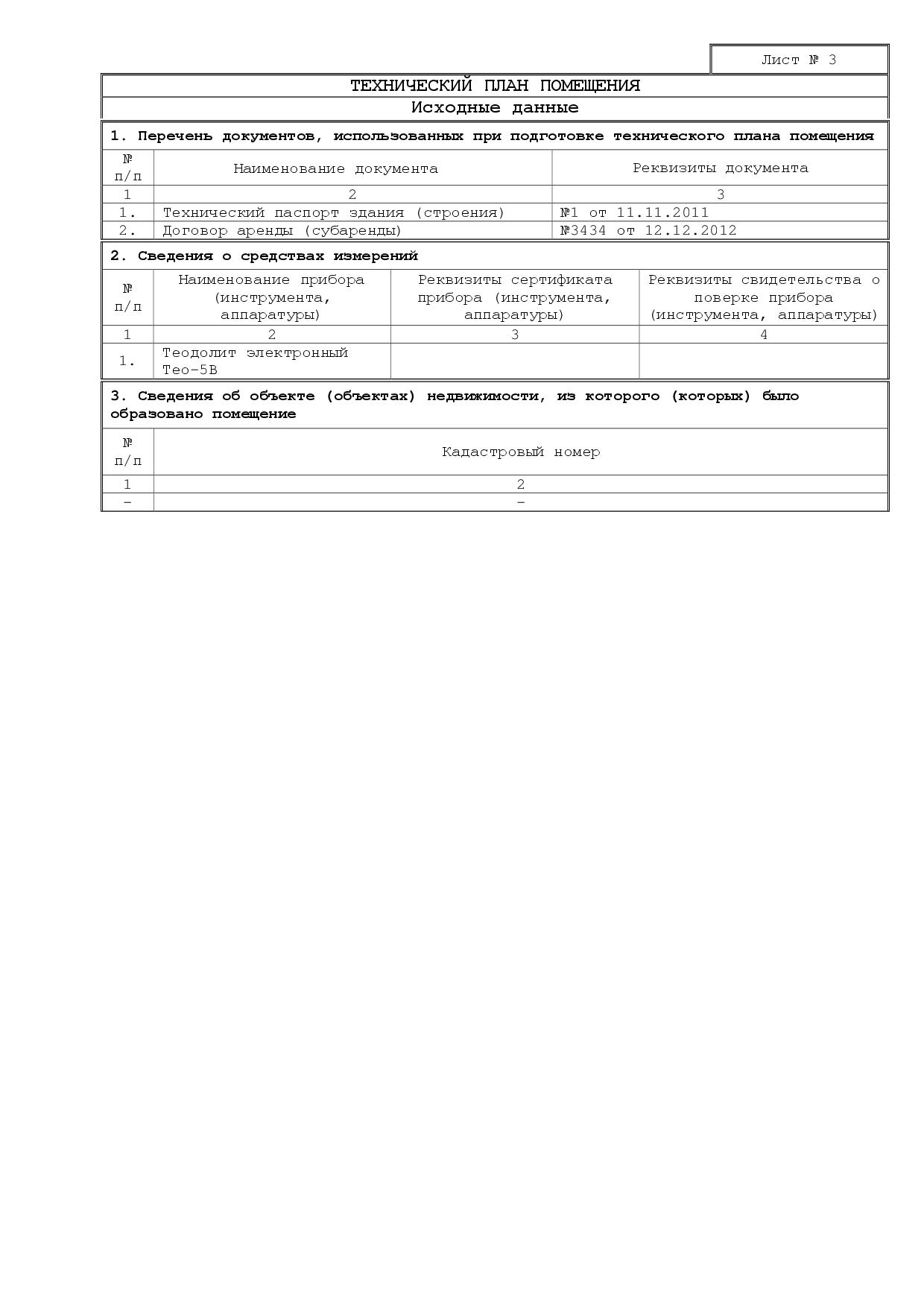

Подготовка технического плана помещения (образование части) завершена. Результат показан ниже.

Лист - 1    Лист - 2

Лист - 3    Лист - 4

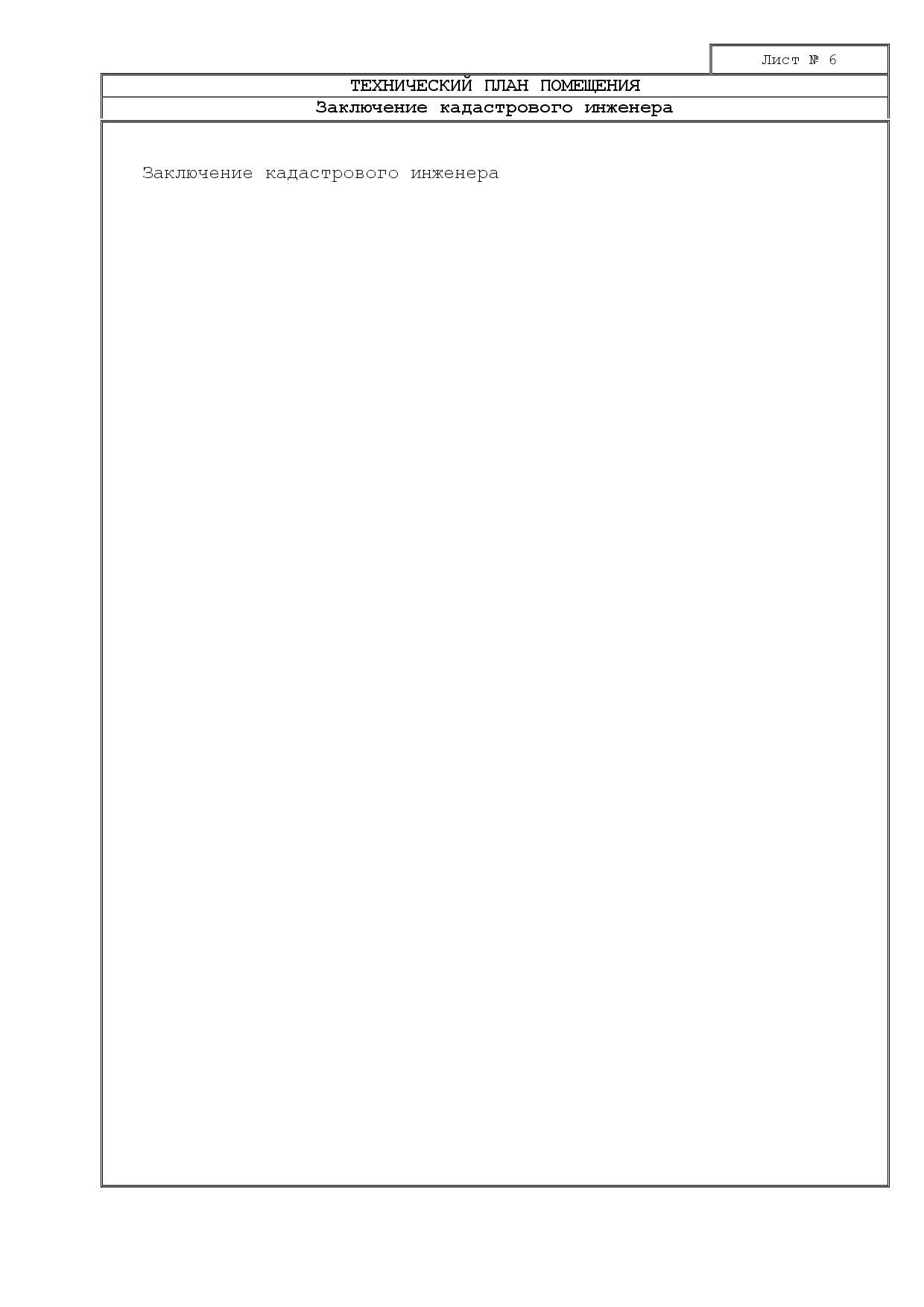

Лист - 5    Лист - 6

ПРИМЕЧАНИЕ: Текстовая часть технического плана на помещение (образование части) сформирована в формате DOC, поэтому может редактироваться исполнителем как угодно.
