Кадастровый инженер / Тех. план помещения / Подготовка технического плана помещения (постановка на учёт)

Чтобы приступить к подготовке технического плана помещения (постановка на учёт) - необходимо ознакомиться с общими сведениями при подготовке межевых и технических планов в ПО "Электронный документооборот", а именно разделы:

В разделе "Общие" необходимо внести следующие сведения: "Данные об исполнителе работ" (кадастровый инженер и дата проведения кадастровых работ), "Данные о заказчике работ", в случае если заказчиком выступает юридическое лицо, то необходимо ввести наименование организации, должность и ФИО её представителя, также необходимо ввести дату подписания документа заказчиком, далее выбирается "Вид выполняемой работы", в данном случае "ПОМЕЩЕНИЕ - постановка на учёт"

В разделе "Дополнительно" необходимо добавить "Правоустанавливающие документы". Сведения о собственниках заполняются по желанию, т.к. эти данные нигде не фигурируют, ни в текстовой части, ни в электронном XML документе.

В разделе "Исходные данные" необходимо добавить сведения о средствах измерения и в случае, если помещение образуется из другого помещения, то необходимо указать кадастровые номера объектов из которых образуется данное помещение, а также способ образования.

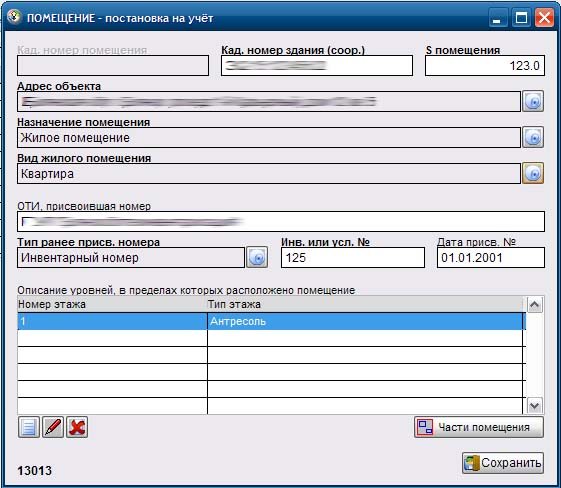

В разделе "Технические планы" необходимо добавить новый документ, нажав на соответствующую кнопку (см. описание кнопок). Откроется окно, показанное ниже.

На данной форме необходимо заполнить следующие сведения:

  • Кадастровый номер здания (сооружения)
  • Площадь помещения
  • Адрес объекта
  • Назначение помещения
    • Нежилое помещение
    • Жилое помещение
  • Вид жилого помещения, если выбрано "Жилое помещение"
    • Квартира
    • Комната

"ОТИ, присвоившая номер", "Тип ранее присвоенного номера", "Ранее присвоенный номер", "Дата присвоения номера" - заполняется при наличии такого документа. В случае, если будет присвоен "Номер...", то программа будет пытаться вывести это значение в текстовую часть документа и в XML файл.

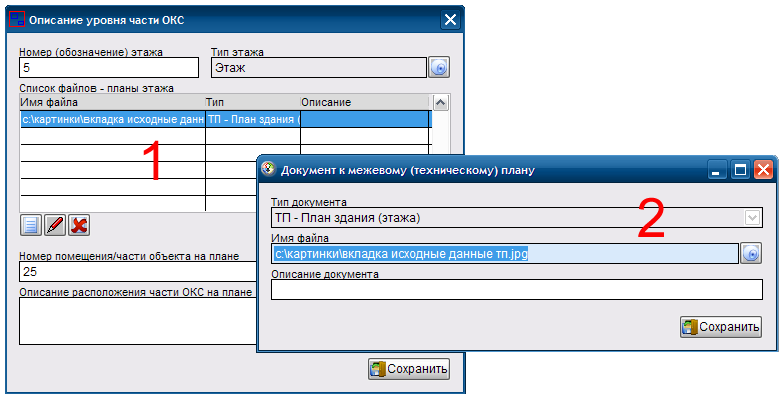

Далее заполняется "Описание уровней, в пределах которых расположено помещение", см. рисунок ниже.

На форме (1) необходимо заполнить следующие сведения:

  • Номер (обозначение) этажа
  • Тип этажа (выбирается из справочника)
  • Номер помещения (части объекта) на плане
  • Электронный образ (файл) плана этажа, форма (2)

В разделе "Документы" отображаются все прикрепленные файлы (приложения и планы этажей), Также доступен раздел "Заключение кадастрового инженера", который заполняется при необходимости, если данный раздел не заполнен, то лист "Заключение кадастрового инженера" будет отсутствовать в текстовой части технического плана.

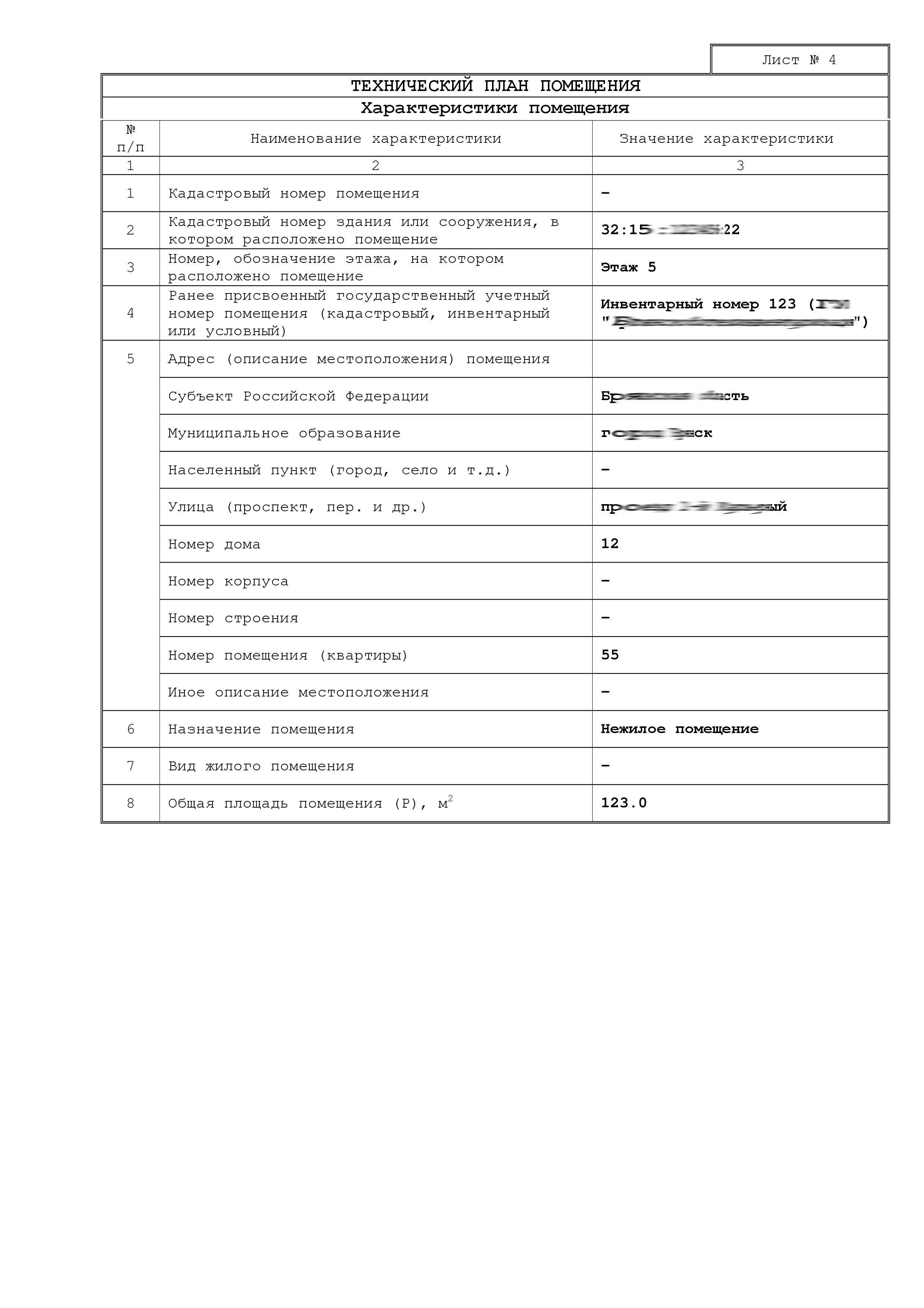

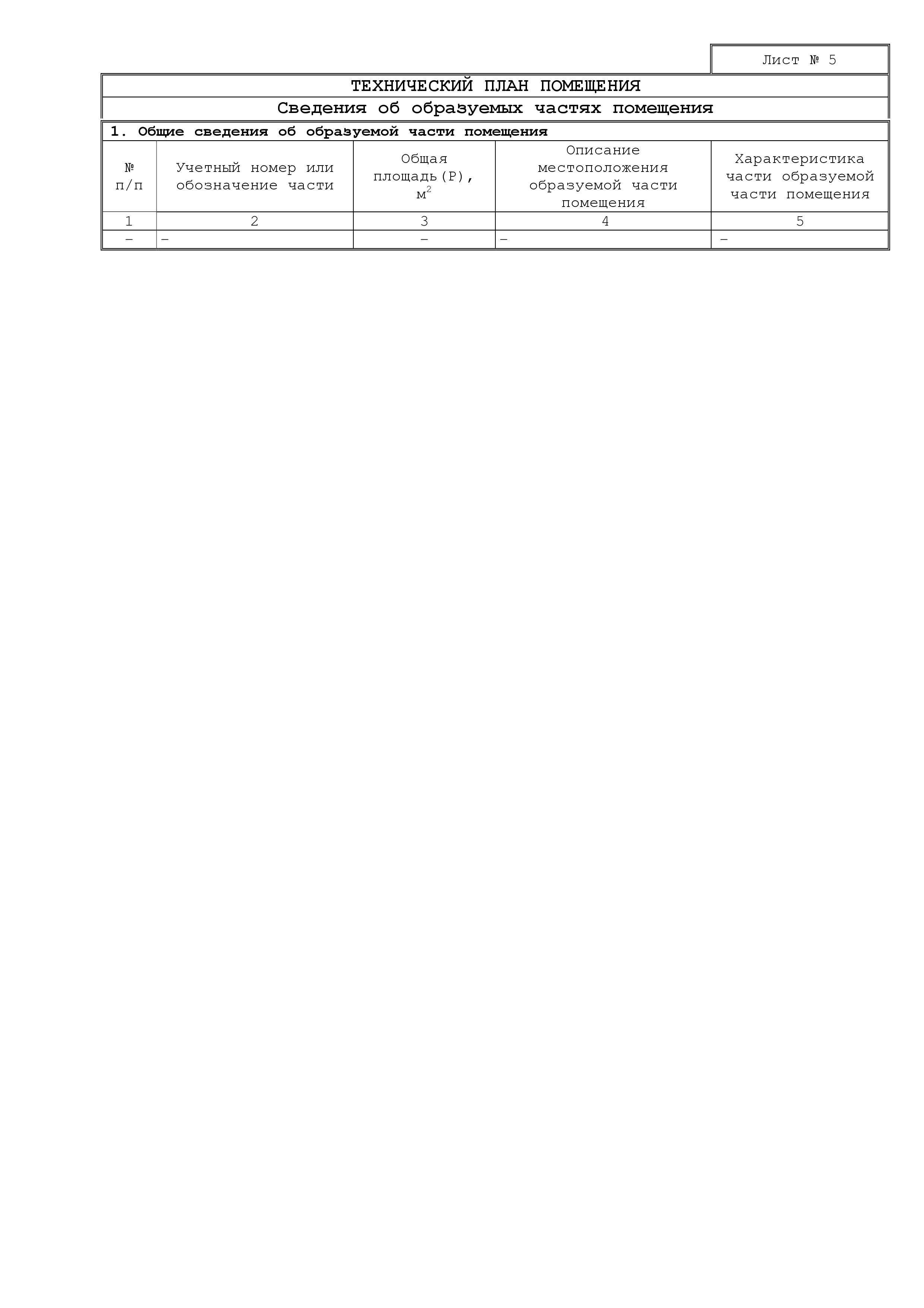

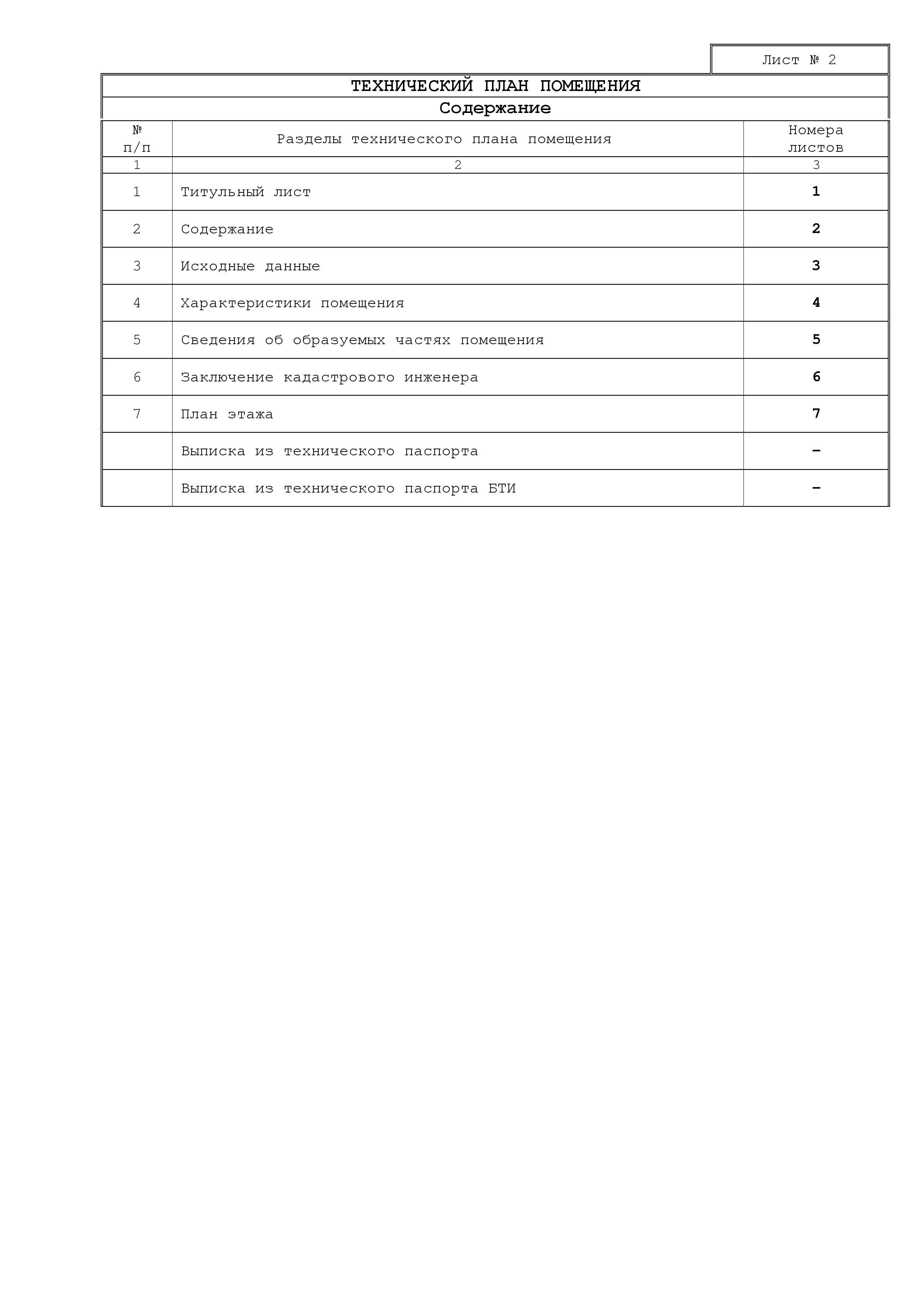

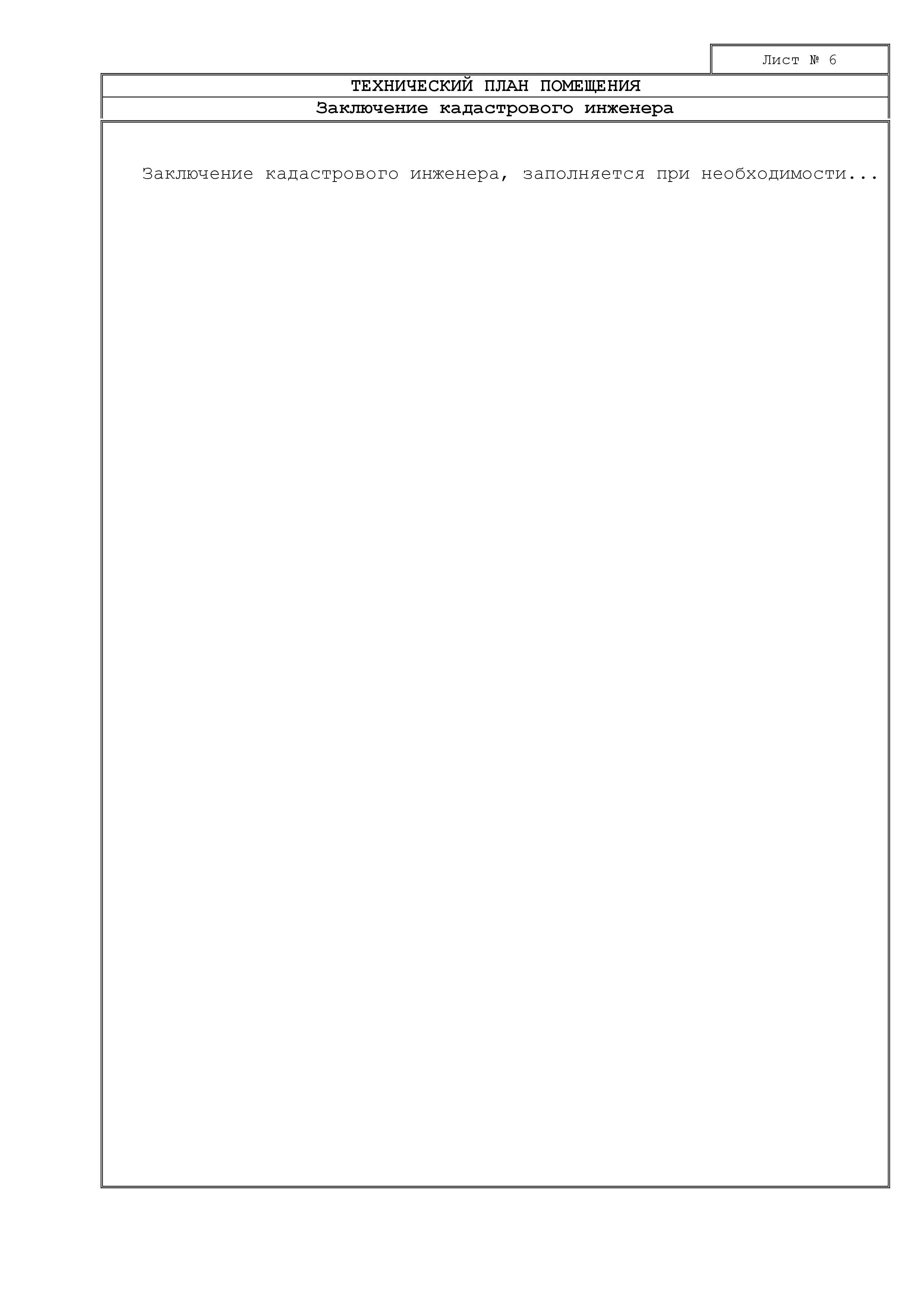

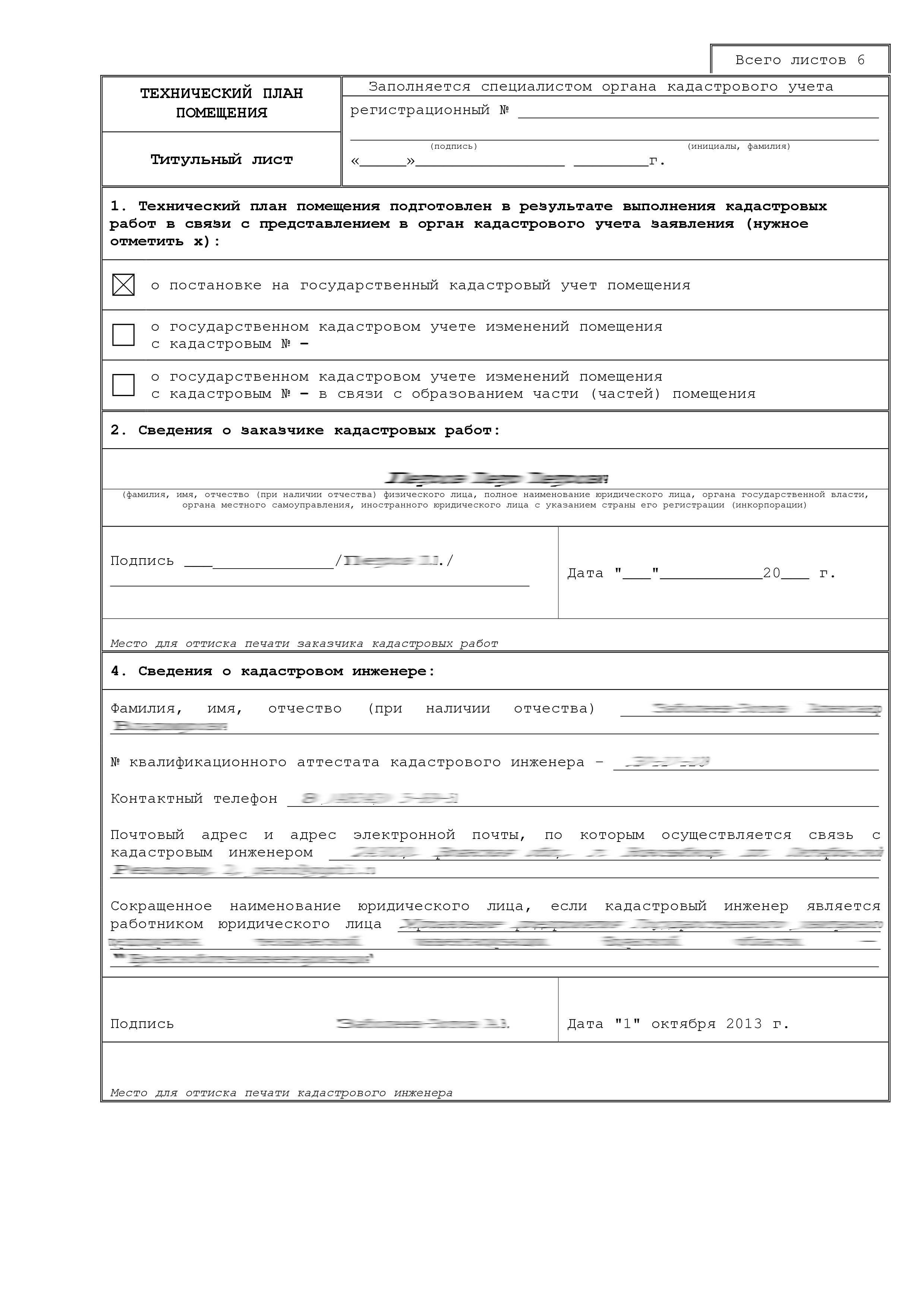

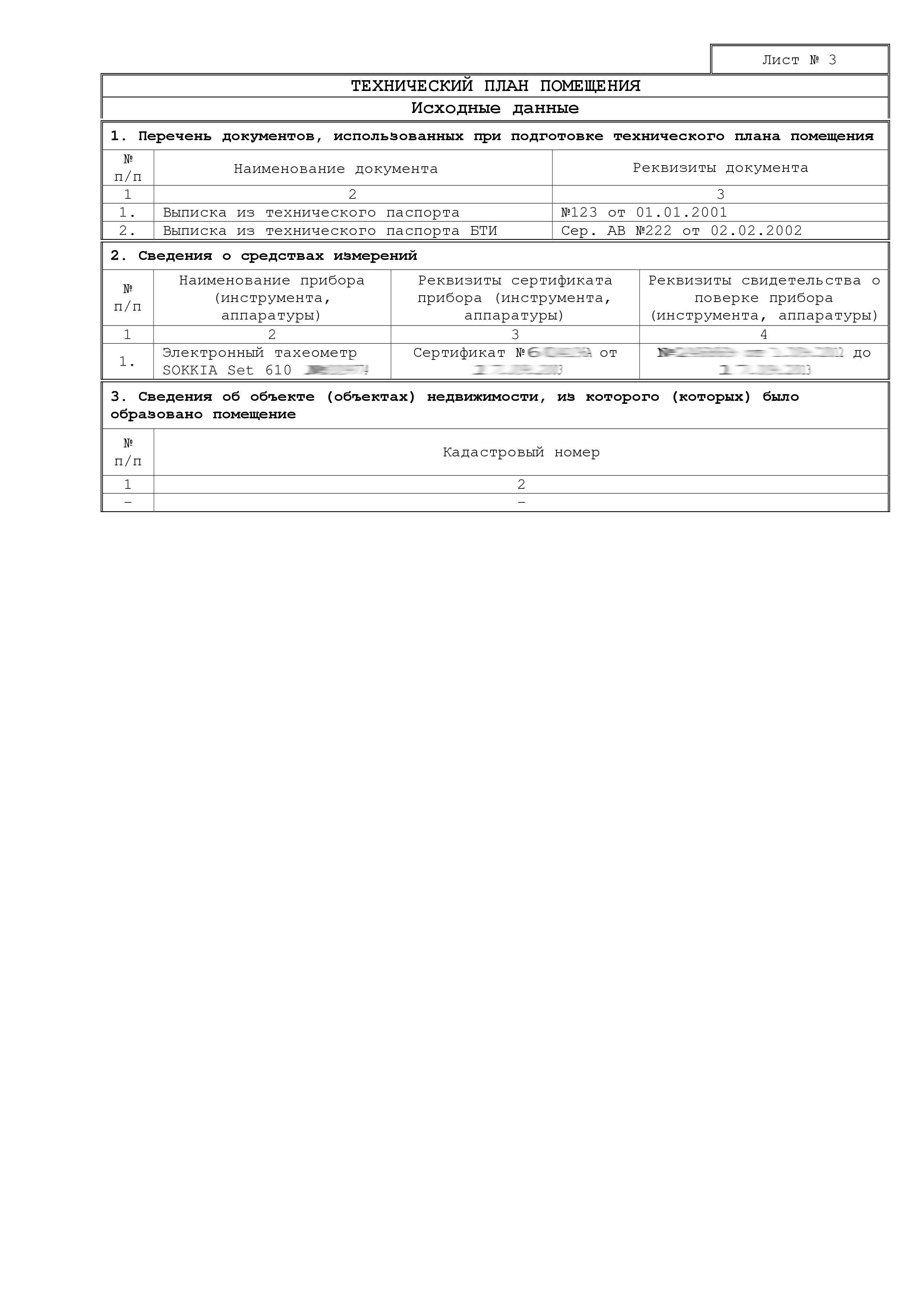

Подготовка технического плана помещения завершена. Результат показан ниже.

Лист 1    Лист 2

Лист 3    Лист 4

Лист 5    Лист 6

ПРИМЕЧАНИЕ: Текстовая часть технического плана на помещение сформирована в формате DOC, поэтому может редактироваться исполнителем как угодно, например удалить пятый лист, т.к. не заполнены сведения о частях и соответственно отредактировать второй лист - "Содержание", т.е. убрать пятый пункт.
